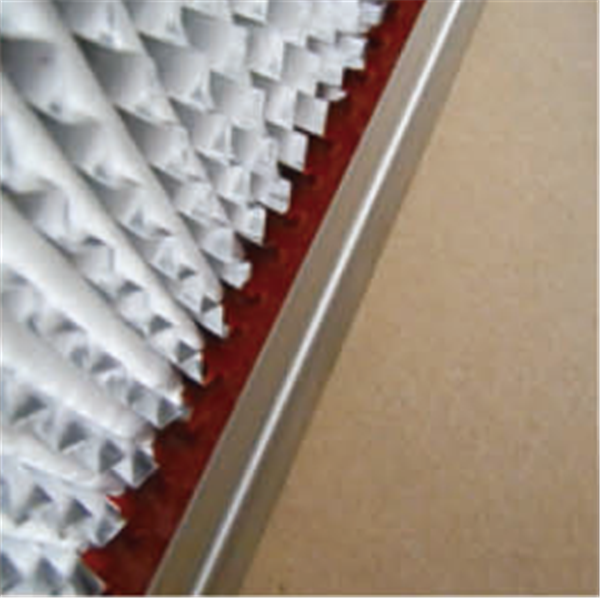

佰昂系列耐高温胶设计用于耐高温过滤器，高温烘箱，高温管道等有高温要求的产品。
1、佰昂高温胶是耐高温过滤器专用液体硅橡胶，
2、可常温和加温固化，具有优异的防沉降效果。
3、本产品无溶剂体系，在固化过程中无物质释放，加温后快速固化，形成耐高温有机硅弹性体。
具体使用方法及注意事项：
混合配比:100:100(重量比)
混合搅拌:手工搅拌,必须使用洁净的金属搅拌棒,按混胶数量,搅拌时间2-5分钟,务必搅拌均匀。不建议采用袋装,手捏的方式混合。
设备混合,采用洁净转子,转数1000转分散搅拌90秒以上。转子须保证清洁干净,不能用于该转子搅拌其它胶水。
固化时间:可操作时间25度大于等于50分钟
初步固化时间25度3小时(不流动可进行下一步操作)
典型固化时间25度24小时 60度90分钟
(冬季使用时,不建议固化温度低于20度)
注意事项: 佰昂耐高温胶在未固化之前,不能接触含N、P、S等有机物,不能接触Hn、 Pb、Hg、Bi、As等离子性化合物,不能接触水气和醇类化合物。这些物质达到一定浓度时,会阻碍耐高温胶固化。 具体表现为: 一直处于流动状态完全不固化;和基材接触表面有薄层处于液体或拉丝状态。使用前请做充足实验。如工艺允许,可选用佰昂底涂剂涂覆隔绝。
技术参数：
| 项 目 | 参 数 | |
| 外观（A /B组份） | 红色/白色 | |
| 粘度（A/B组份）/ mPa∙s | 800-3000（可调） | |
|
固化 时间 |
操作时间25℃/ min | 20-120min（可调） |
| 初固时间25℃/ h | 1-8h（可调） | |
| 深固时间25℃/ h | 12h（可调） | |
| 加温60℃/min | 60min | |
| 加温80℃/min | 15min | |
| 硬度/ Shore A | 50-55 | |
| 比重（A/B组分）/ g∙cm-3 | 1.25-1.5 | |
| 瞬间耐热（℃） | 285-305 | |
| 长期耐受温度（℃） | 200～250 | |
